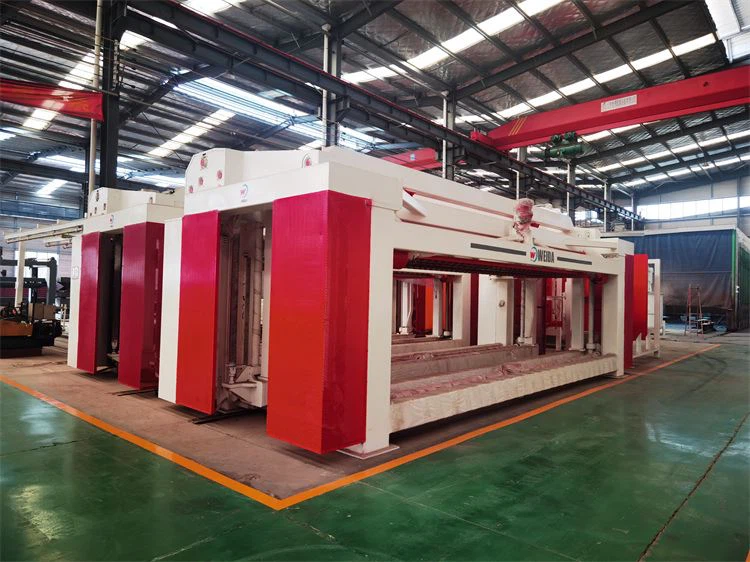

Машина для вертикального різання блоків AAC

Підйомна сила двигуна: YEJ-132M-4-B5 (7,5 кВт);

Підйомний редуктор: K77-7.24-M4-90 ступінь -AB-Y132M-4;

Підйомний редуктор: FA107-43.03-AD5-M5/6;

Коливальний двигун: YX3-132S-4-B5 (5,5 кВт);

Редуктор повороту: K77-10.84-M4-AB-Y132S-4;

Потужність всмоктуючого вентилятора: 11 кВт;

Затискний пневматичний поворотний затвор: DN200;

Підйомний ланцюг: карта слона.

(1) Основна опорна рама використовує знімну балкову структуру рами, підйом корпусу заготовки приймає підйомну раму типу кошика, верхня частина рами висить висувний вакуумний капюшон, верхній основний промінь фіксований вакуумний вентилятор, може видалити верхні відходи, вакуумна витяжка оснащена глушником, ефективно знижують шум вентилятора;

(2) Основна рама приймає квадратну трубу 400 * 300 * 10 мм, і вся обробка зварювання, стабільність обладнання хороша;

(3) Вертикальна ріжуча машина використовує подвійну раму в шаховому порядку, яка може компенсувати одна одну, коли вібрація гойдалки, поворотна рама приймає одноразову обробку на обробному центрі з ЧПУ, щоб забезпечити точність кожної рами та всієї підвісної пластини зі сталевого дроту. зібраний, щоб уникнути відхилення розміру скребка зі сталевого дроту вручну для різання старої машини;

(4) Машина для вертикального різання оснащена вакуумним кожухом (з глушником), який може поглинати ріжучу верхню шкіру в межах 40 мм. У процесі адсорбції верхня оболонка використовується як захисний шар для захисту корпусу ріжучої заготовки від явища колапсу краю, коли вертикальний ріжучий дріт виходить із корпусу заготовки;

(5) Машина для різання не матиме очевидної «подвійної повіки», шраму, візерунка риб’ячої луски, хвилястого візерунка, кутового явища після розрізання заготовки.
